DOUDAの製品特性とメリット

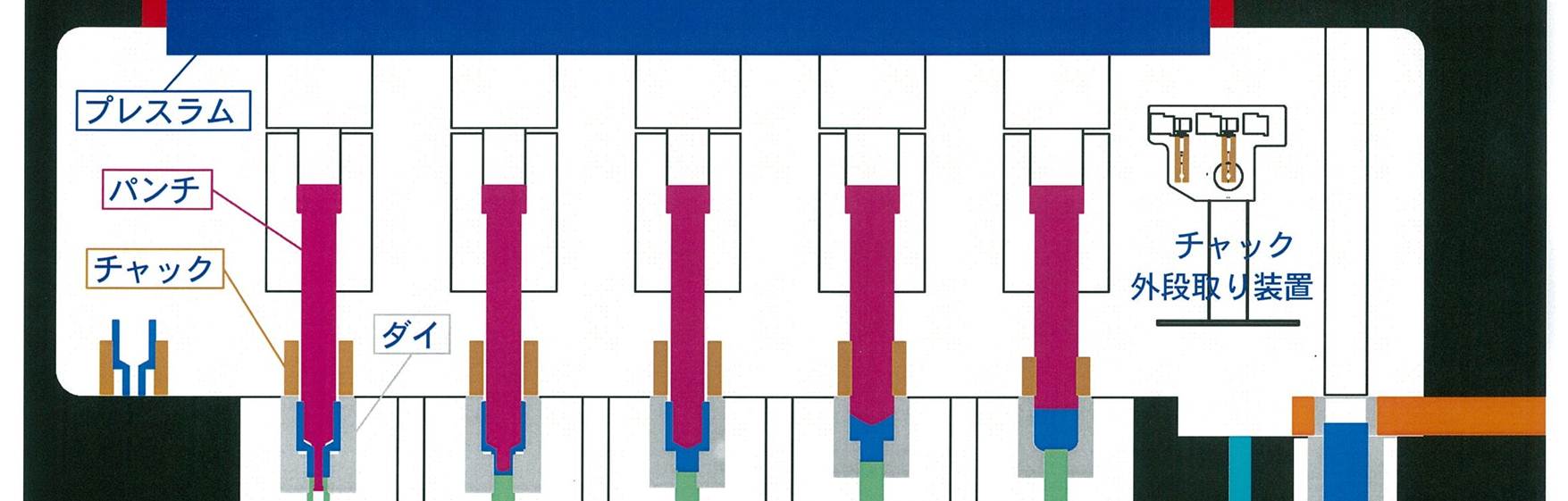

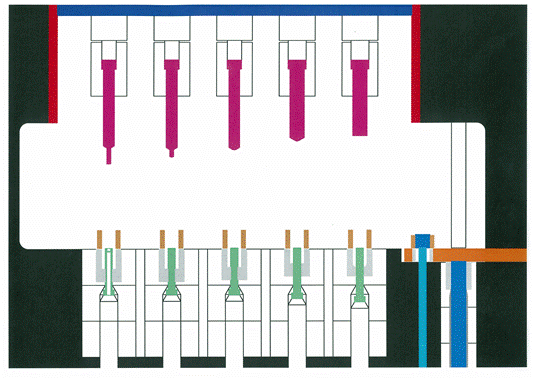

・チャック／ダイ＆パンチ／ダイの芯合せを動的／静的に測定できます。 　　　　　　　　　　　　　　　　
・チャック外段取り装置でチャック／ダイの芯ズレ量を補正できます。
・補正データはデータベースに登録できる為、誰でも同じ作業ができます。
・芯合せ状態がディスプレイに表示される為、一目で良否が判定できます。
・芯ズレによる製品傷／パンチ折損・偏摩耗等の改善及び不良減少。
・デジタル化により勘や経験作業が減少し、新人でも作業が出来ます。

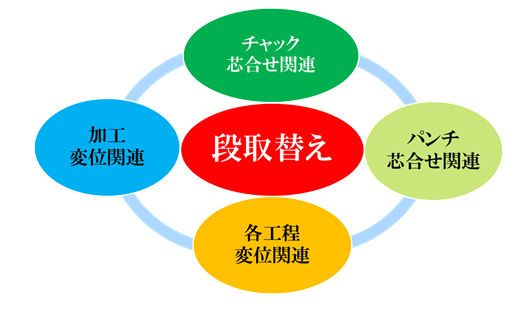

DOUDAによる段取替え

下記①～④の作業はディスプレイ上に芯合せ状態を表示しながら行います。 　　　　　　　　　　　　　　　　

①チャック／ダイ・外段取り装置の芯合せ。

②パンチ／ダイの芯合せ。

③上記①②の良否を工程品を加工し、変位波形で確認。

④上記③の良否を生産品を加工し、変位波形で確認。

DOUDAの操作

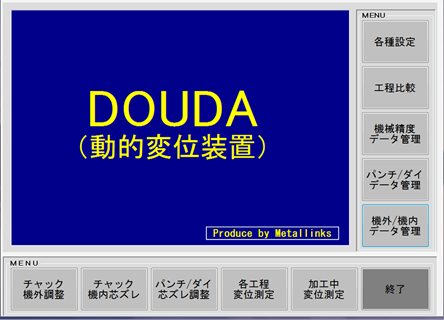

右図のMENU画面から作業MENUを選択していきます 　　　　　　　　　　　　　　　　

・操作はタッチパネルで行います。

・専用のタッチペンを使用します。

・データベースは１０００品番まで登録できます。

・機械精度管理の為、プレスラムの空運転変位を0.01mm
　単位で測定し、経緯をグラフ管理する事ができます。

DOUDAのハード構成

　　　　　　　　

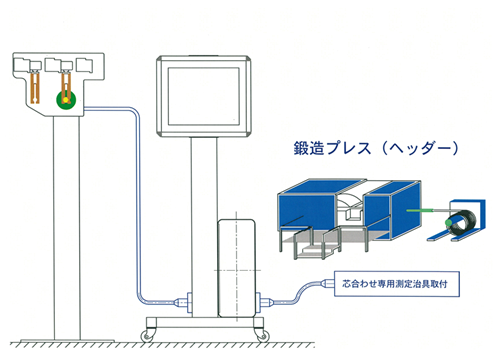

DOUDA用コントローラを中心に各機器に接続

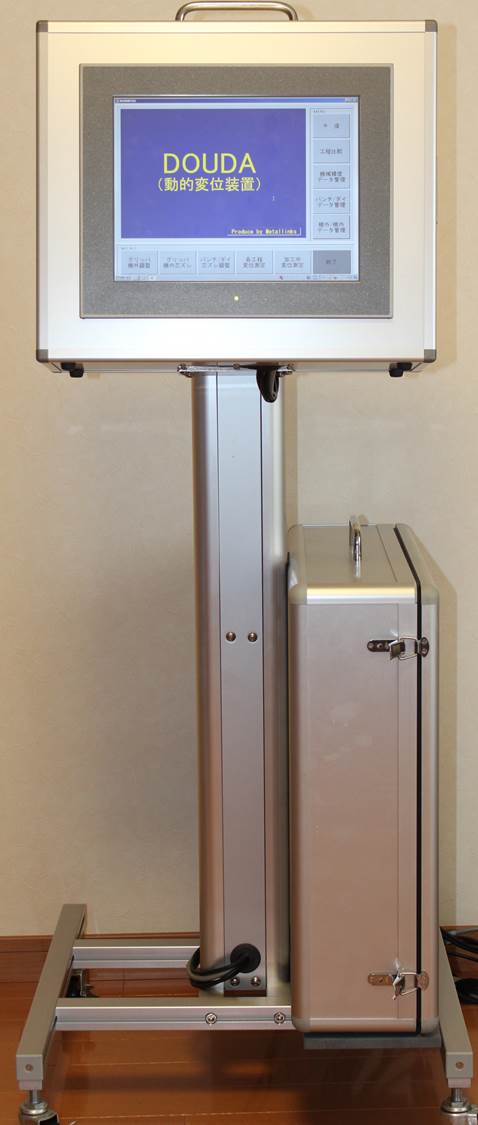

DOUDA用コントローラ

＋

チャック外段取り装置

＋

チャック／ダイ計測治具＆プレスラム変位計測治具


チャック外段取り装置とプレス内のチャック／ダイ計測治具及びプレスラム変位計測治具は機械メーカ毎に異なる為、最適な装置を設計／製作します。
