Miniの製品特性とメリット

・チャック／ダイの芯合せを動的／静的に測定できます。 　　　　　　　　　　　　　　　　
・チャック外段取り装置でチャック／ダイの芯ズレ量を補正できます
・補正データはデータベースに登録できる為、誰でも同じ作業ができます。
・芯合せ状態がディスプレイに表示される為、一目で良否が判定できます。
・チャック芯ズレによる製品傷／パンチ折損・偏摩耗等の改善＆不良減少。
・デジタル化により勘や経験作業が減少し、新人でも作業が出来ます。

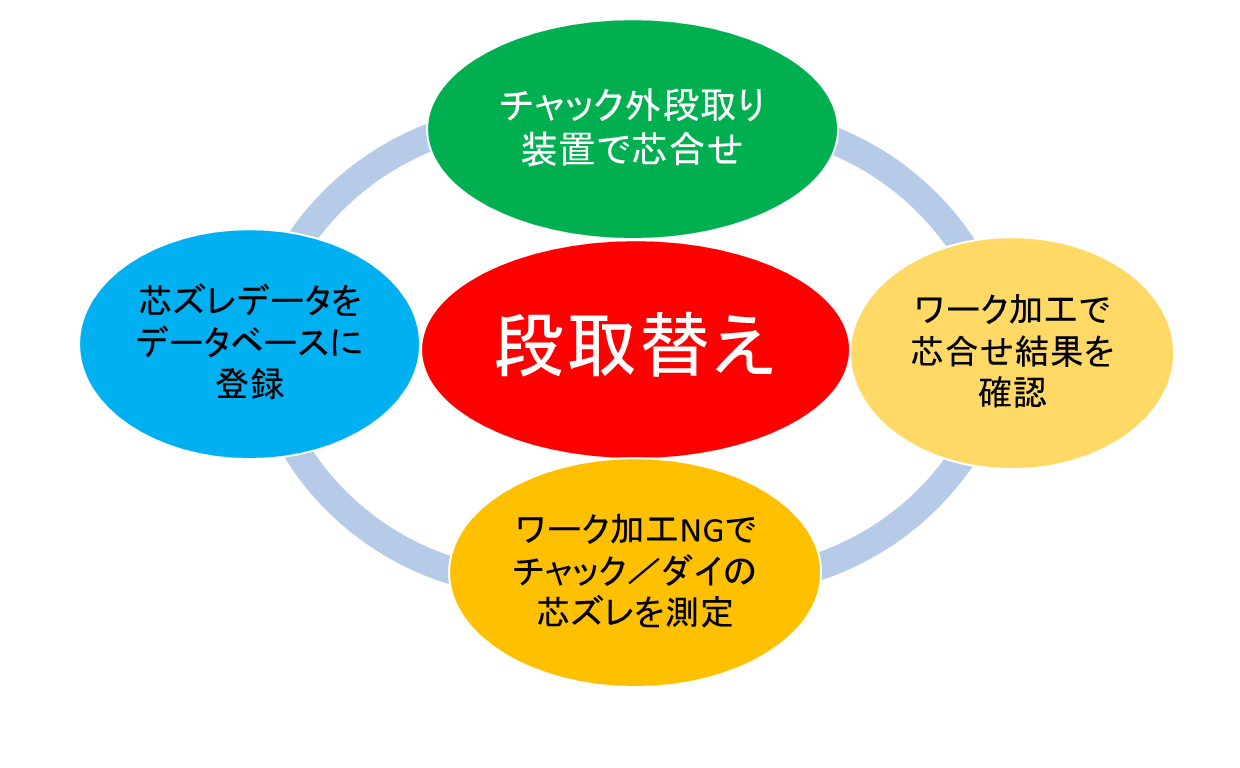

Miniによる段取替え

下記①～④の作業はディスプレイ上に芯合せ状態を表示しながら行います。 　　　　　　　　　　　　　　　　

①チャック外段取り装置で"０"値の芯合せ。

②ワークを加工して芯合せ状態を確認。

③上記②がNGの場合、チャック／ダイの芯ズレを測定。

④芯ズレデータをデータベースに登録。以後の外段取り　　　　装置調整時は芯ズレデータを使って補正。

Miniのハード構成

　　　　　　　　

Mini用コントローラを中心に各機器に接続

Mini用コントローラ

＋

チャック外段取り装置

＋

チャック／ダイ計測治具


チャック外段取り装置とプレス内のチャック／ダイ計測治具は機械メーカ毎に異なる為、最適な装置を　設計／製作します。
