니또세이키 --- 마찰용접이란?


|마찰용접이란?

저탄소 사회로 나아가기 위해서는 용접 과정 중 에너지를 최대한도로 절약할 수 있는 저열 투입이 바람직합니다. 마찰용접은 고체 상태(비용해 방식)에서 진행되는 용접 방식으로 압접온도가 용해점보다 낮기 때문에 주목을 받고 있습니다.
열투입을 최소화함으로써, 접합 부분 물체의 비틀림을 최소화할 수 있을뿐만 아니라, 스패터나 흄(Fume)이 생성되지 않습니다. 또한 별도의 물체나 필터가 불필요하며, 용접 과정이 빠르고 결과물을 반복 생성할 수 있습니다. 마찰용접은 다른 접합 방법에도 유리해서 귀하의 제조 현장에 획기적인 변화를 가져올 것입니다.



프로세스 & 사이클
프로세스

사이클

1. 초기 프로세스
초기 프로세스 모재를 양쪽에 놓고, 한쪽 모재를 회전시키면서 다른쪽 모재로 이동한 후, 두 모재를 접합시킨다.
2. 마찰 프로세스
마찰 프로세스 접촉면에서 마찰열이 생성되기 시작, 용접에 적합한 온도에 도달하면 스핀들 회전을 중단한다.
3. 업셋 프로세스
업셋 프로세스 기정 시간을 위한 마찰 추력이 가해지면서 용접이 완료되고, 무늬결 플래쉬가 생성된다.

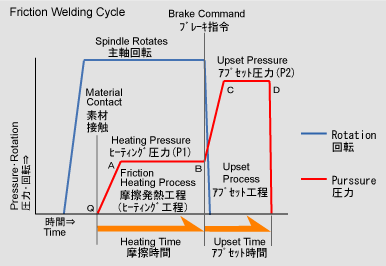

마찰용접 사이클
마찰용접 사이클

Video

동영상 재생



특징
특징


고체상태 용접
모재의 균등한 접착강도
재생가능한 결과물과 안정된 품질 확보 가능
서로 다른 물체 용접 가능
접합면을 제외한 부분에서는 열생성 적음.
용접 시 작은 접합 부분만 필요하며, 돌기 제거 불필요
고에너지 효율 방식 용접
스패터나 흄 무방출
스패터와 흄 방출 감소로 좋은 근무환경 유지
용접튜브 생성으로 무게 감소 및 환경 보호 기여
특별한 기술이 불필요한 용이한 기계 작동
용어

[고체상태 용접] Solid-state welding
고체 상태 용접은 유사 혹은 유사하지 않은 물체를 비용해 방식을 통해 접합시키는 과정이다. , 접촉면에 압력을 가하면서 모재에 용해점 이하의 열을 생성하는 방식이다. 고체 상태 용접의 핵심 포인트는 가열을 통해 표면 오염층을 제거해서 깨끗한 표면을 확보하고, 동시에 깨끗한 접합면을 접촉시켜 결합시키는 것이다. 이 방법은 다음과 같은 뛰어난 장점을 갖고 있다. 1) 서로 다른 물체를 용접할 수 있으며, 용해용접이 어려운 금속도 용접이 가능하다. 2) 재료 품질과 기계 내구력 관련 높은 신뢰도를 확보함으로써 무결성 수준이 높은 용접이 가능하다.

[스패터] spatter
스패터는 가스 용접이나 아크 용접시 발생하는 미세조각을 말한다. 이 미세 조각은 약 1μm~ mm 크기이다. 스패터는 도장 결함을 야기하고 품질에 나쁜 영향을 준다. 주로 자동차 본체 용접을 소개하는 이미지에서 대량의 스패터가 생성되는 장면을 볼 수 있다. 스패터는 전극 가압력을 약화시키고 용접 품질을 떨어뜨리는 주요 원인이다.

[] fume
(Fume)은 용접 과정에서 발생하는 금속 증기로 나중에 미세 조각으로 응집된다. 흄이 장시간 동안 방출되면 소위 산재로 분류되는 금속 흄 열병 증상이 발생하기도 하며, 기침, 흉부 압박, 비정상적인 불쾌감, 열과 같은 증상도 생기는 것으로 알려져 있다. 때로는 폐부종도 생길 가능성도 있다.


용접 품질
모재의 균등한 접착압력이 가능합니다. 용접 부분의 구조가 세밀하며, 견고하고 안정된 내구력을 확보할 수 있습니다.
장력 테스트 S45C 용접 부분의 단면도 SUH31B-SUH3B x 00 배 확대
장력 테스트 S 45C 용접 부분의 단면도 SUH31B-SUH3B x 00 배 확대


응용 사례
다양한 응용 사례와 설치 용도

마찰용접은 자동차, 건설 장비, 산업 장비, 비행기, 건설기계, 자원 개발, 그리고 우주 개발이나 기타 다양한 용도에서 응용할 수
있습니다. 제조 과정 중 더 좋은 품질과 견고함을 위한 해결책, 바로 마찰용접입니다.
Ball link joint Aluminum Hub for Motorcycle Air Compressor Piston Airbag Inflator Engine Valve Iron Golf Club Head

볼 연결 조인트 모터사이클용 알루미늄 허브 에어 콤프레샤용 피스톤 에어백 인플레이터 엔진 밸브 아이언 골프 클럽 헤드
Motor Shaft Steering Rack Gear Core for Solenoid Valve Turbo Charger Engine Tappet Butterfly Valve Shaft

모터 샤프트 스티어링 랙 기어 솔레노이드 밸부 핵심부 터보 차저 임팰러 샤프트 엔진 태핏 버터플라이 밸브 샤프트
Track Roller Carrier Roller Bi-metallic Flanged Bushing High Pressure Hose Joint Power Tool Wrench Wrench

트랙 롤러 캐리어 롤러 바이메탈형 플랜지 부싱 고압 호스 조인트 파워 툴 렌치 렌치
Aluminum Hub for Bicycle Midair Ball Plank Z-direction Tensile Testpiece Sample of Phase Adjusting Casting Clamp for Electric Wire Casting Clamp for Electric Wire

자전거용 알루미늄 허브 중공볼 플랭크 Z-형 장력 테스트기 위상 조정기 샘플 전자와이어용 캐스팅 클램프 전자 와이어용 캐스팅 클램프
Reinforcing Rod Anchorage Plate Constant Velocity Universal Joint (CVJ) Roller for Automatic Ice-maker Roller Bearing V Pulley Clutch Hub

로드 고정 플래이트 강화 등속조인트(CVJ) 자동 아이스메이커용 롤러 롤러 베어링 V 폴리 클러치 허브
Support Metal Fittings Copy Roller Door Check Rod Bumper shock-absorbing Parts Ball Screw Counter Gear shaft

금속 피팅 지지대 카피 롤러 도어 체크 로드 범퍼 충격흡수 부분  볼 스크로우 카운터 기어 샤프트
