니또세이키 --- 마찰용접기

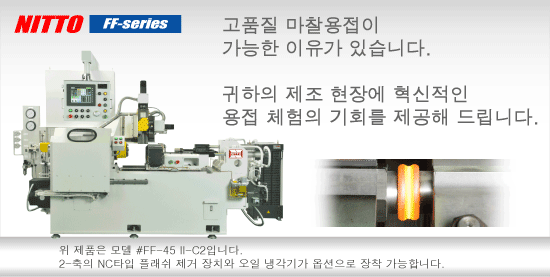

| 마찰용접기 FF-시리즈 (표준형)

지난 1966년 설립 이래 니또세이키(NITTO SEIKI)는 전세계 수많은 고객 여러분들께 FF-시리즈를 생산 판매해 왔습니다. 끊임없는 제품 향상과 연구개발을 통해 FF-시리즈는 마찰용접기의 대표적인 아이콘이 되었습니다.

FF-시리즈는 다음과 같은 특징을 갖고 있습니다. 1) 높은 품질의 용접이 가능한 좋은 성능과 구성, 2) 쉬운 작동 방법, 3) 강력한 신기능. 이처럼 축적된 경험과 최신의 기술이 하나로 모여, 사용자에게 전에는 경험해 본적이 없는 혁신적인 용접 체험을 제공합니다. 높은 수준의 성능을 가진 FF-시리즈는 기존의 용접 방식에 만족하지 못하는 사용자들에게 추천하기 적합한 용접기입니다.


구조

기계 본체

 스핀들

 슬라이딩 테이블
기계 본체 높은 추력을 견뎌내고 정밀한 용접을 위해 단단한 용접 스틸 플레이트로 구성되어 있습니다. 동 본체는 높은 내구성으로 고품질의 마찰용접을 지원합니다. 스핀들 빠른 속도의 회전과 높은 추력에 강한 독창적인 베어링 디자인으로, 뛰어난 내구성을 갖고 있습니다. 강철로 만들어진 스핀들 캐비닛은 높은 내구력으로 주요 본체에 단단하게 고정됩니다.(이동 가능한 헤드 모델 등 특수 모델은 제외) 슬라이딩 테이블 스핀들 캐비닛보다 가벼운 수평바이스 클램프를 테이블에 설치함으로써, 미끄럼 저항을 줄이고 사용 수명을 더욱 연장했습니다. 레일에는 선형 가이드가 장착되어 있어 미끄럼저항을 최소한으로 유지합니다.
디스크 브레이크
 스핀들 드라이브 시스템

 스라이딩테이블 위치 감지
디스크 브레이크 수치 정밀도를 유지하기 위해 정확한 조작이 가능한 수압식 디스크 브레이크를 장착했습니다. 브레이크 패드를 교체하거나 유지 보수에 용이한 구조가 특징입니다. 스핀들 드라이브 시스템 가변 모터에 의한 파워벨트를 통해 스핀들 드라이브가 물체에 직접적으로 전달됩니다. 스피드의 회전 스피드는 인버터 컨트롤을 통해 조정 가능합니다. 스라이딩테이블 위치 감지 정밀한 자기 저울을 통해 위치를 정확히 감지할 수 있으며, 또한 수치입력을 통해 설정이 용이합니다. 높은 정밀도를 가진 비접촉식 자기 저울은 적용도 용이하고 유지보수도 불필요합니다.
척 장치

 클램프 장치

 유압 컨트롤
척 장치 회전면에 위치한 척(chuck) 장치는 작업에 따라 3 죠오(jaw) 파워 척 혹은 콜릿 척 중에서 선택할 수 있습니다. 죠오는 제작 제품에 맞춰서 특수 설계가 가능합니다. 클램프 장치 고정면에 놓인 물체가 양쪽이 개폐식 윅 조절장치로 된 수압식 수평바이스 클램프로 단단히 고정됩니다. 독특한 구조로 높은 정밀도와 안정된 그립이 가능합니다. 유압 컨트롤 마찰용접에서는 추력 제어가 용접 품질에 매우 큰 영향을 줍니다. 독창적으로 프로그램된 전자기식 비례 밸브로 제어함으로써, 높은 정밀도를 가진 용접이 가능합니다.
압력계의 중앙 배열로 인한 뛰어난 판독성

 앞면 슬라이드 도어

압력계의 중앙 배열로 인한 뛰어난 판독성 압력계를 중앙에 배치해서 판독성이 뛰어납니다. 앞면 슬라이드 도어 이 장비는 부스러기가 튀는 것을 막아 작동자의 안전을 추구합니다.


조작 편의성

조작 편의성
터치 패널

 회전식 조작 패널
컬러 LCD 터치 패널은 표준 수치일 뿐만 아니라, 설정 변동 시 즉시 반응합니다.

10.4인치 크기의 컬러 화면을 장착, 많은 정보를 한눈에 볼 수 있습니다.
터치패널로 데이터를 직접 작동할 수 있습니다.
쌍방형 스크린을 통해 초기 설정이 가능합니다.
조건 데이터 적용을 통해 즉각적인 설정 변화가 가능합니다.
문제 발생시, 에러사항이 화면에 표시됩니다.
회전식 조작 패널 조작 각도에 따라 회전이 용이합니다.


데이터 입력 지원

데이터 입력과 용접 조건 기능 호출 ------------- 100데이터까지 저장 가능
슬라이딩 테이블 위치의 수치 설정 ------------- 높은 정밀도를 가진 비접촉식 자기저울을 장착하여 정확한 위치 감지가 가능하고 유지보수가 용이
자동 추력 계산 기능 ------------- 용접 최대 직경, 최소직경 및 가압력 수치 입력을 통해 추력이 자동적으로 계산 및 설정 가능
자동 스핀들-원주 속도 계산 기능 ------------- 용접 최대 직경, 최소 직경 및 스핀들 회전 속도값 입력을 통해 원주 속도를 자동적으로 계산 및 설정 가능


품질 확인
이 기능은 용접 품질에 영향을 주는 매개변수를 검열합니다. 보통 각 용접 사이클에 사용된 실제 수치를 감지하고. 검열된 수치의 최대값과 최소값을 비교합니다. 검열 결과물은 외부 USB 메모리에 저장 가능합니다.

용접시간 스핀들 회전속도
용접압력(P1) 브레이크 시간
업셋압력(P2) 물체 길이
총손실 최종 길이


편리한 기능

추력 고저 전환 스위치  ------------------- 저추력 제어영역이 이전과 비교해 약 5% 확대
자동 시동 기능 ------------------- 스핀들과 슬라이드 테이블이 자동 프로그래밍을 통해 시동
에너지 절약형 펌프 작동 ------------------- 정해진 시간 동안 작동하지 않을 경우 펌프가 자동 정지되어 에너지 절약 가능


유지보수
슬라이딩 표면에 윤활제 자동 재보급

 브레이크 패드 교환

 장치 중앙배열
슬라이딩 표면에 윤활제 자동 재보급 모든 슬라이딩 표면에 윤활유가 주기적으로 자동 보급됩니다. 용이한 유지보수를 위해 기계의 좌측 앞쪽에 필터가 있습니다. 브레이크 패드 교환 브레이크 패드는 소모품입니다. 사용자는 브래킷홀에 장착된 캘리퍼를 통해서 손쉽게 패드를 교환할 수 있습니다. 장치 중앙배열1 장치 중앙배열2
용이한 유지보수를 위해 유압식 장비와 에어 장비가 중앙에 배열되어 있습니다.
파워벨트

 스핀들 윤활제 압력 검열

 오일 냉각기

파워벨트 파워벨트의 장력이 기계 앞쪽에 위치한 유지보수 창을 통해 확인 가능합니다. 파워벨트는 모터 드라이브를 스핀들로 전달하는 기능을 합니다.
 스핀들 윤활제 압력 검열 스핀들에 공급되는 윤활제는 두 가지 중요한 역할을 합니다. 즉, 윤활유를 유지하고 냉각시킵니다. 압력스위치는 가압력 하강 여부를 체크해서 스핀들의 내구성을 유지합니다.

오일 냉각기

 안정적인 작동을 위해서는 활동 오일의 온도 조정과 스핀들 윤활제가 매우 중요합니다. 에너지 절약형 인버터 제어 오일 냉각기는 온도 변화가 적고, 오일 온도를 컨트롤 할 수 있습니다.
알람 표시

 투입 히터

표준 용구함
알람 표시 투입 히터 추운 지역에서 오일 온도의 과도한 하강을 막기 위해 투입히터가 장착되었고, 가동 준비 시간이 크게 감소했습니다.
 표준 용구함 장비 교체와 일상적인 유지보수에 필요한 표준 용구함이 포함되어 있습니다.
오작동 등 모든 문제가 터치패널 스크린에 표시됩니다. 알람 표시는 에러 기록으로 표시됩니다.


제품사양표[표준 타입]
수평 타입
모델

FF-
10II 20II 　30II 45II 60II 80II 100II 120II
용접능력 마일드 스틸 라운드 바

(mm)
ø4-ø10 ø6-ø20 ø10-ø30 ø15-ø45 ø20-ø60 ø30-ø80 ø50-ø100 ø60-ø120
회전면 3 -죠우 척
Dia. x L

(inch)
(mm)
6"
ø15x200		 6"
ø20x250		 8"
ø35x350		 10"
ø50x500		 12"
ø60x300		 14"
ø80x500		 15"
ø100x450		 18"
ø120x320
고정면 2-웨이 바이스 클럼프
Dia. x L     (mm)
ø30x320 ø30x500 ø60x750 ø80x750 ø100x600 ø140x930 ø100x1000 ø250x1000
스핀들 최대 회전속도

(rpm)
4000 3000 2000 2000 1300 1300 1000 850
드라이브 시스템

다이렉트 드라이브  (가변) 电전자기식 클러치
(불가변)
추력 최대

(KN)
(TON)
26.4
2.7		 53.9
5.5		 137.2
14		 215.6
22		 382.4
39		 715.2
74		 980.0
100		 1274.0
130
테이블 슬라이드 드라이브 시스템

유압식 실린더
스토로크

(mm)
250 250 300 300 350 400 500 500
위치감지

자기 저울(비접촉 타입)
오일 냉각 시스템 표준

물 냉각(옵션사항으로 인버터 컨트롤 오일냉각기로 교체 가능)
무게

(TON)
2 2 4 7 9 11 16 20
수직타입
모델

FF-
10III 20III 　30III 45III
용접능력 마일드 스틸 라운드 바

(mm)
ø4-ø10 ø6-ø20 ø10-ø30 ø15-ø45
회전면 3 -죠오 척
Dia. x L

(inch)
(mm)
6"
ø15x200		 6"
ø20x250		 8"
ø35x350		 10"
ø50x500
고정면 2 -웨이 바이스 클럼프
Dia. x L    (mm)
ø30x320 ø30x200 ø60x350 ø80x450
스핀들 최대 회전속도

(rpm)
4000 3000 2000 2000
드라이브 시스템

다이렉트 드라이브(변환 가능)
추력 최대

(KN)
(TON)
26.4
2.7		 53.9
5.5		 137.2
14		 215.6
22
테이블 슬라이드 드라이브 시스템

유압식 실린더
스토로크

(mm)
250 250 300 300
위치 감지

자기 저울(비접촉 타입)
오일 냉각 시스템 표준

물 냉각(옵션사항으로 인버터 컨트롤 오일 냉각기로 교체 가능)
무게

(TON)
2 2 4 7
