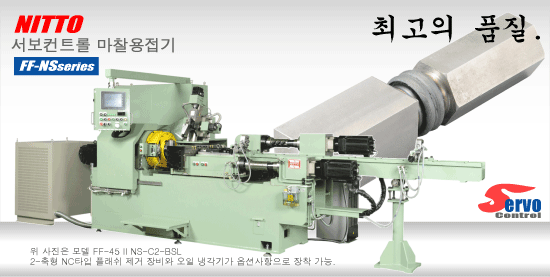

니또세이키 --- 서보컨트롤 마찰용접기 FF-NS 시리즈

| 서보컨트롤 마찰용접기 FF-NS 시리즈

니또세이키는 지난1999년 서보컨트롤 스핀들 회전 방식 위상 조정 마찰용접을 성공적으로 개발했고, 2000년에는 서보컨트롤 추력 방식 개발에 성공했습니다.

그 후, 끊임없는 개선을 통해 FF-NS 시리즈가 탄생했습니다. FF-NS 시리즈는 높은 정확성과, 고품질, 그리고 더욱 안정된 작동을 추구하는 사용자에게 적합한 최고의기계장비입니다.


사각 재와 육각 재료의 위상 맞춤 접합 샘플



위상 조정 마찰용접 동영상
위상 조정

고속카메라로 촬영된 위상 조정 동영상

Video 위상 조정 동영상 시청
Video 스핀들 회전이 정지될 때의 위상 조정 초저속 동영상 시청

특징
서보컨트롤 스핀들 회전

서보컨트롤 추력

서보컨트롤 스핀들 회전 서보모터와 독특한 컨트롤 프로그램으로 스핀들 회전을 제어함으로써 안정된 정지 각도와 정지 시간이 주된 특징입니다. 그 결과, 높은 정확도를 가진 각도 컨트롤이 가능합니다.
 (
정지 각도 오차:±0.2)
예전과 같은 유압식 브레이크가 불필요하기 때문에, 브레이크 패드와 같은 소모품이 필요하지 않습니다.
서보컨트롤 추력 1)서보모터, 2)-스크류 구조, 3)독창적인 컨트롤 프로그램으로 추력이 제어됨으로써, 오일 온도에 상관없이 높은 정확도를 가진 포지션 콘트롤과 안정적인 드라이브가 가능합니다.

서보컨트롤의 장점

오일 온도에 상관없이 안정적인 작동이 가능

높은 정확도를 가진 용접이 가능

각도 컨트롤으로 위상조정 제품 소재 등 마찰용접 응용 범위를 확대

서보컨트롤 방식은 유압컨트롤 방식보다 이산화탄소 배출량 감소

더 좋은 에너지 효율

오일 누출 없음. >>> 작업 환경 개선

폐유 없음. >>> 친환경

추력의 피드백 컨트롤로 낮은 속도범위에서도 부드러운 드라이브가 가능

어떤 조건에서도 동일한 결과물 생성 (온도, 습도 등)

유압 장치의 소형화 >>> 공간 절약과 저소음

제품사양표
수평 타입
모델

FF-

----- 20IINS  30IINS 45IINS ----- ----- ----- -----
용접능력 마일드 스틸 라운드 바

(mm)

----- ø6-ø20 ø10-ø30 ø15-ø45 ----- ----- ----- -----
회전면 3-죠오 척
Dia. x L

(inch)
(mm)

----- 6"
ø20x250
8"
ø35x350
10"
ø50x500
----- ----- ----- -----
고정면 2-웨이 바이스 클램프
Dia. x L   (mm)
----- ø30x500 ø60x750 ø80x750 ----- ----- ----- -----
스핀들 최대회전속도

(rpm)

----- 3000 2000 2000 ----- ----- ----- -----

각도제어시

최대 회전 속도

(rpm)

----- 2000 2000 1500 ----- ----- ----- -----

정지 각도 오차

----- ±0.2° ----- ----- ----- -----
드라이브 시스템

----- 서보컨트롤(가변) ----- ----- ----- -----
추력 최대

(KN)
(TON)

----- 53.9
5.5
137.2
14
215.6
22
----- ----- ----- -----
테이블 슬라이드 드라이브 시스템

----- 서보모터 + -스크류 ----- ----- ----- -----
스토로크

(mm)

----- 250 300 300 ----- ----- ----- -----
포지션 감지

----- 서보모터 포지션 인코더 ----- ----- ----- -----
오일 냉각 시스템 표준

----- 인버터 제어 오일 냉각기 ----- ----- ----- -----
무게

(TON)

----- 2 4 7 ----- ----- ----- -----
