|マシン導入例

建機履帯トラックローラー専用機 (トラックローラー・キャリアローラー)
摩擦圧接機FF-100II-D+TC Type:II 横形テーブルスライド
両チャック式
主軸回転数:Max1000rpm
主軸駆動方式:電磁クラッチ式
推力:Max980KN (100ton)
推力制御:油圧電磁比例式
トラックローラー トラックローラーの摩擦圧接ビデオへのリンク

ビデオ

建機の履帯ローラー専用マシンです。両側にローラー鍛造素材を把持するための3爪パワーチャックが配置されています。、本体上部に配置したタイバー構造により、高推力に対し本体歪みを極力抑え、安定した圧接後寸法精度を確保します。

リーフレット  FF-100II-D+TC pdf.4.15MB

ボールリンク・ジョイント専用機
摩擦圧接機FF-20II-C2+TC Type:II 横形テーブルスライド
両チャック式
主軸回転数:Max3000rpm(可変速)
主軸駆動方式:ダイレクトドライブ式
推力:Max55KN (5ton)
推力制御:油圧電磁比例式
ボールリンク・ジョイント ボールジョイントの摩擦圧接ビデオへのリンク

ビデオ

ボールリンク・ジョイント専用マシンです。回転側の3爪パワーチャックにてスタッド素材を把持し、非回転側の2爪パワーチャックにて亜鉛ダイカスト素材を把持します。圧接後のバリは付属の切削装置にて除去します。

クロスデッキパイプ専用機
摩擦圧接機FF-25II-B Type:II 横形テーブルスライド
非回転側ツインクランプ式
主軸回転数:Max2000rpm(可変速)
主軸駆動方式:ダイレクトドライブ式
推力:Max68.6KN (7ton)
推力制御:油圧電磁比例式

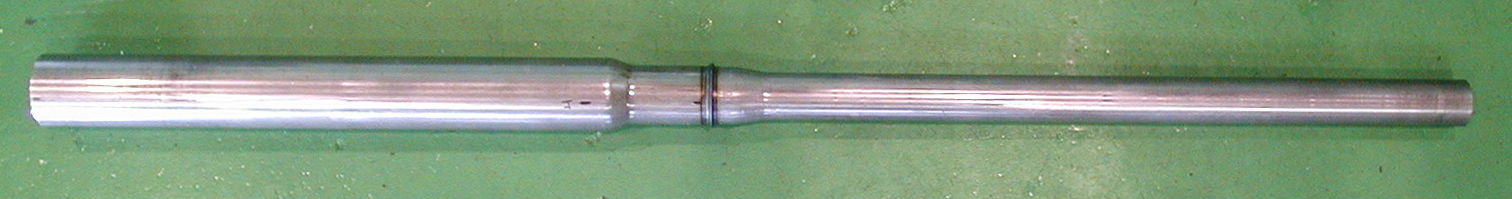

クロスデッキ・パイプ

自動車クロスデッキパイプ専用マシンです。同デッキパイプは長尺パイプの中央部で拡管・縮管が必要であり、従来製品化が困難であったが、中央部を摩擦接合することで製品化することができた。

カーエアコン・コンプレッサー・ローター専用機
摩擦圧接機FF-20WL Type:W 横形両ヘッドスライド
両主軸移動式
主軸回転数:Max3000rpm(可変速)
主軸駆動方式:ダイレクトドライブ式
推力:Max55KN (5ton)
推力制御:油圧電磁比例式

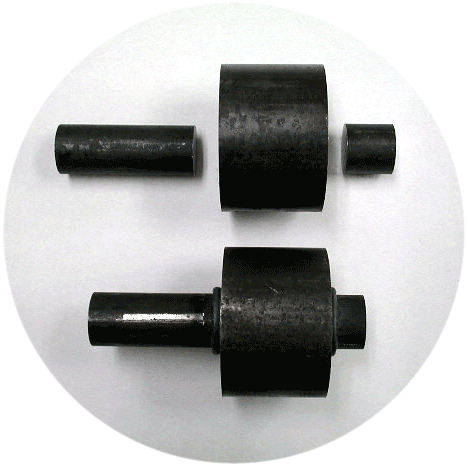

コンプレッサー・ローター コンプレッサーローターの摩擦圧接ビデオへのリンク

ビデオ

カーエアコン・コンプレッサー・ローター専用マシンです。両主軸移動構造により、センター素材に対し左右素材を同時に摩擦圧接します。材料供給〜圧接品排出までをガントリータイプのローダー装置により自動化します。

ステアリング・ラックギア専用機
摩擦圧接機FF-30II-C2L Type:II 横形テーブルスライド
非回転側サーボ位置決めクランプ搭載
主軸回転数:Max2000rpm(可変速)
主軸駆動方式:ダイレクトドライブ式
推力:Max137KN (14ton)
推力制御:油圧電磁比例式
ステアリング・ラック・ギア

ステアリング・ラックギア専用マシンです。非回転側にサーボ位置決めクランプ装置を搭載し、ラックギア位置を基準とした把持が可能で、接合精度を高めます。圧接後ワークは自動排出装置で、本体右側の仮置き台に排出します。

定着板鉄筋専用機
摩擦圧接機FF-45IV-DL+SL Type:IV 横形ヘッドスライド
主軸移動式
非回転側ストッパーレス構造
主軸回転数:Max2000rpm(可変速)
主軸駆動方式:ダイレクトドライブ式
推力:Max215KN (21ton)
推力制御:油圧電磁比例式

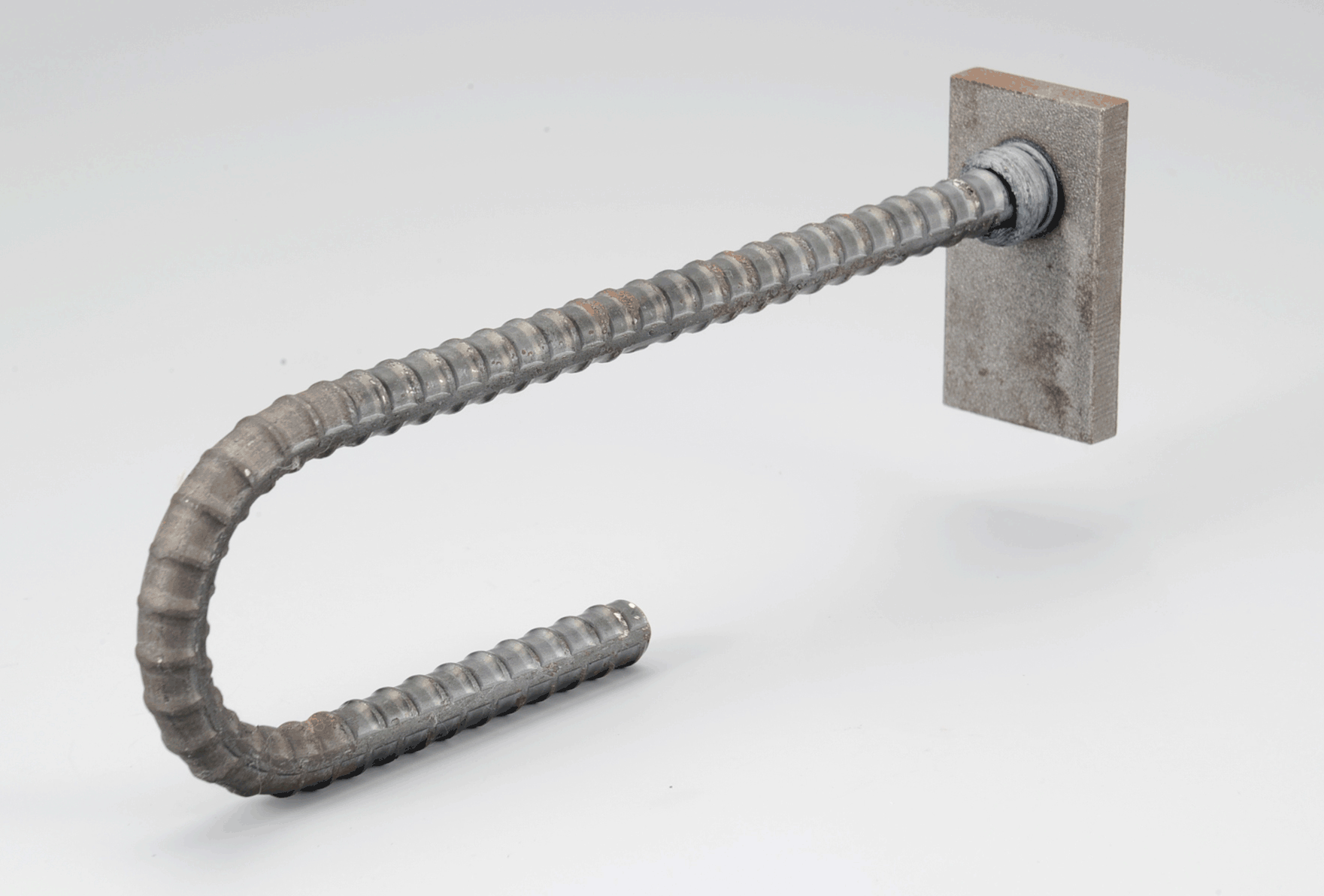

定着板鉄筋 定着板鉄筋の摩擦圧接ビデオへのリンク

ビデオ

定着板鉄筋専用マシンです。回転側は主軸移動式となっており、非回転側は合計4基のクランプ搭載し、その把持力によって推力を受けるため、あらゆる長さの長尺鉄筋に対応可能です。

角度制御による両端矩形板定着板鉄筋専用マシンはこちらから
       > プレスリリース 2015/03/25

エンジンバルブ専用機
摩擦圧接機FF-10II-PCL+TC Type:II 横形テーブルスライド
両チャック式
プレスカット式バリ除去装置
ローダー・アンローダー装置
主軸回転数:Max4500rpm(可変速)
推力:22KN(2ton)
推力制御:油圧電磁比例式

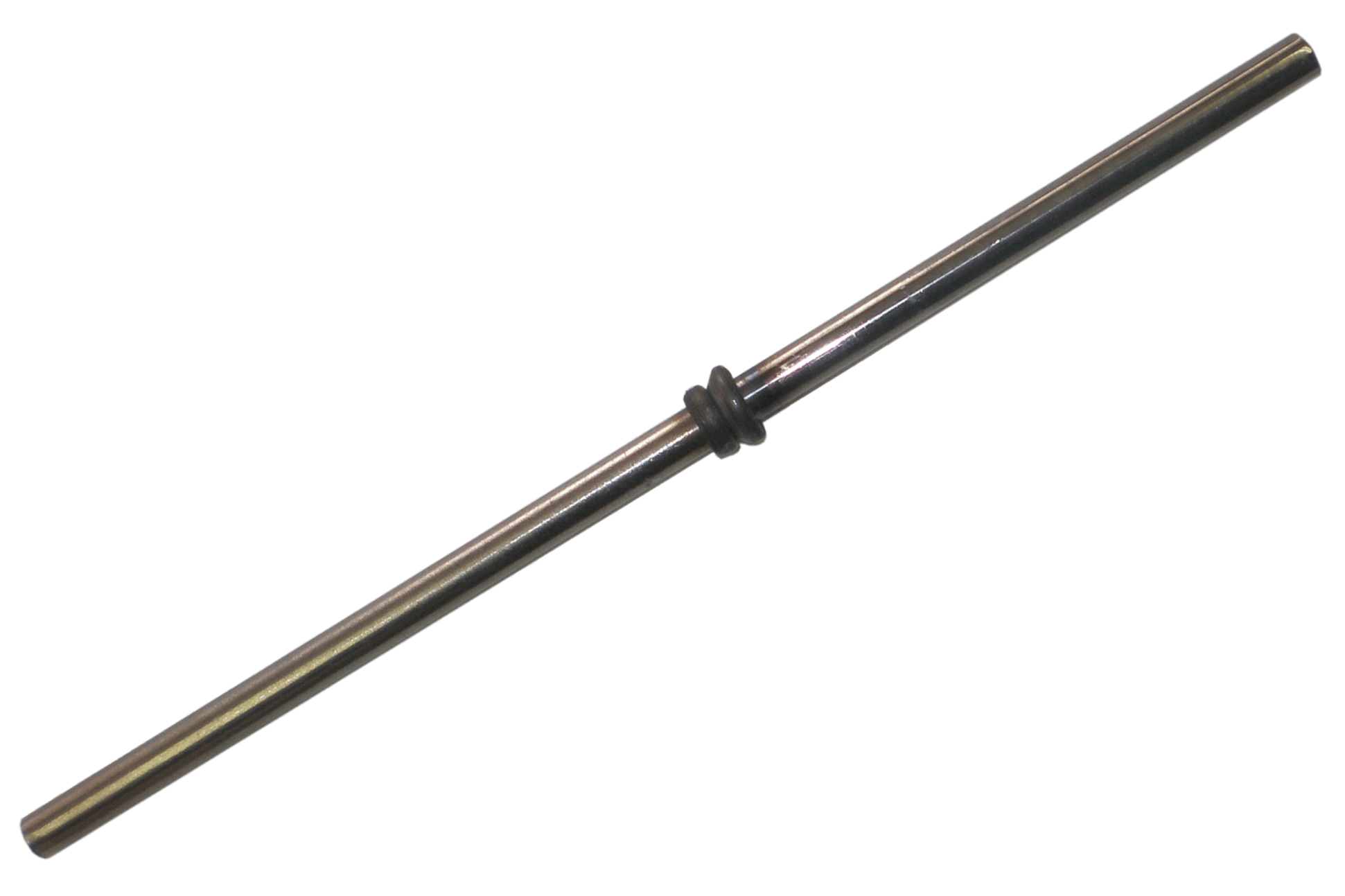

エンジンバルブ エンジンバルブの摩擦圧接ビデオへのリンク

ビデオ

エンジンバルブ専用マシンです。回転側・非回転側ともにコレットにてワーク素材を把持します。。圧接後のバリは付属のプレスカット式除去装置にて瞬時に除去し、ワークとバリリングは専用シュートにて分別されます。

極小径専用機
マイクロ摩擦圧接機MFF-002VS-D+TC Type:V 立形ヘッドスライド
主軸移動式
主軸回転数:Max20000rpm(可変速)
主軸駆動方式:ダイレクトドライブ
推力:Max3.2KN (0.3ton)
推力制御:サーボ制御

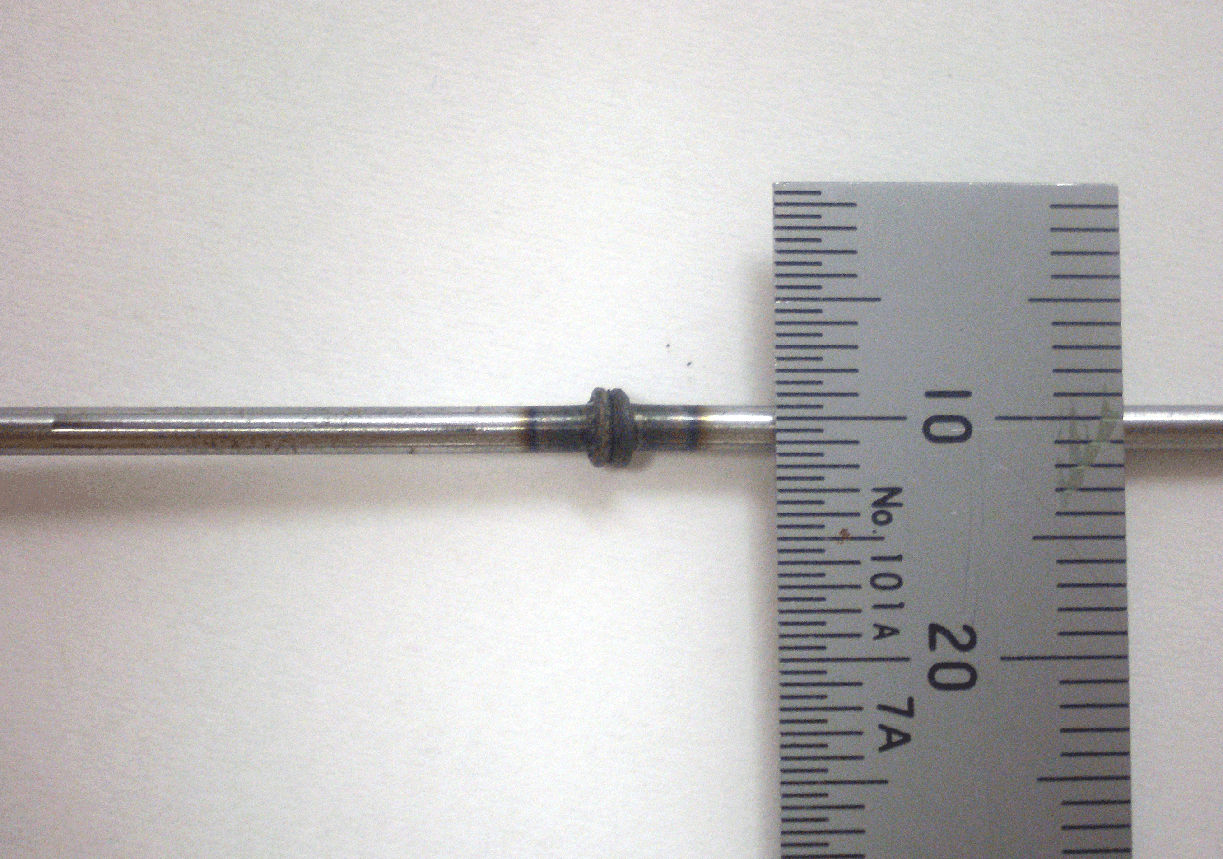

極小径 マイクロ摩擦圧接のビデオ

ビデオ

通信機器やメガネフレームなど極細径の専用マシンです。主軸回転はMax20000rpmの高回転モーターにより極細径における周速を確保します。
リーフレット  MFF-002VS-D+TC pdf.1.55MB
