ホーム製品情報 > 摩擦圧接機 FF-NS(サーボ制御モデル)

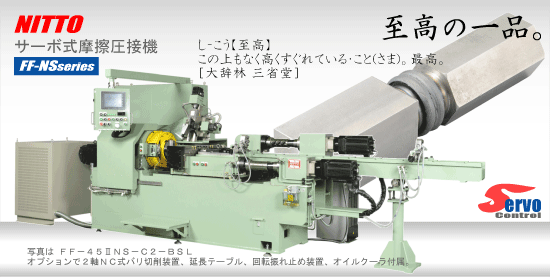

サーボ式摩擦圧接機FF-NSseries

| 摩擦圧接機 FF-NS (サーボ制御モデル)

日東制機は1999年に主軸回転のサーボ制御による位相合せ摩擦圧接機の開発に成功に続き、2000年には推力のサーボ制御化も開発に成功。それ以来多くの実績と度重なる改良を重ね、現在のFF-NSシリーズとして発展してきました。より高精度、より高品質、より安定稼動をお望みのユーザーに最適な一歩上を行く 【至高】 のマシンです。

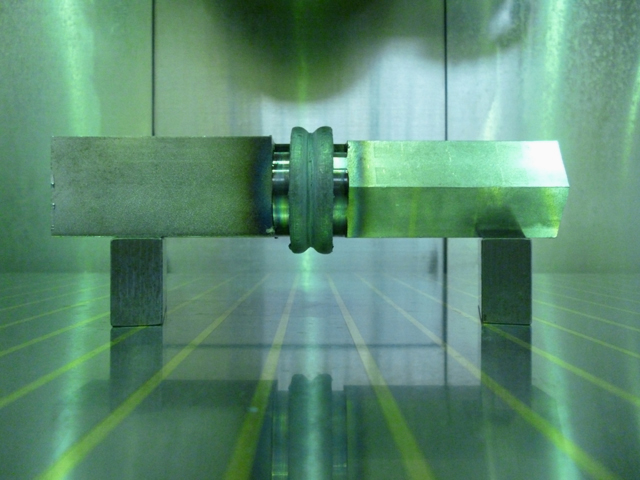

四角材と六角材の位相合せ摩擦圧接サンプル

四角材と六角材の位相合せサンプル

  リーフレット FF-NS  size:2.77MB

受託加工業者のご紹介
小ロット生産や試作テストなど摩擦圧接の受託加工のご相談は、こちらの業者へご相談下さい。

位相合せ摩擦圧接のビデオ
位相合せ

位相合せの高速度カメラ撮影

位相合せ摩擦圧接のビデオへのリンク
位相合せ摩擦圧接の様子をビデオでご覧下さい。
位相合せ摩擦圧接の超スローモーションビデオへのリンク
位相合せの主軸回転停止時の様子を高速度カメラによる超スローモーションビデオでご覧下さい。

特徴
主軸回転のサーボ制御

推力のサーボ制御

主軸回転のサーボ制御 主軸の回転をサーボモーターと独自の制御プログラムにより、安定した停止角度と停止時間が確保され、高精度な角度制御を実現しました(停止角度精度±0.2°)。
また、従来のような油圧式ブレーキが不要となったため、ブレーキパッドのような消耗品は必要ありません。
推力のサーボ制御 推力制御をサーボモーターおよびボールネジ構造と独自の制御プログラムにより、高精度な位置制御と油温に左右されない安定した駆動を実現しました。ロードセルで計測した推力を独自のプログラムでフィードバック制御を行い、より滑らかな駆動を実現しました。

サーボ化によるメリット

湯温に左右されない安定した稼動。

高精度な接合が可能。

角度制御により位相合せ品などへ摩擦圧接の適用拡大。

油圧式に比べCO2排出量を低減。

省エネ性の向上。

油漏れが無い → 作業環境の向上。

廃油が無い → 地球環境への配慮。

推力フィードバック制御により低速域が滑らかに駆動。

どんな条件でも一定出力(気温・湿度など)。

油圧ユニット小型化 → 省スペース化 および 低騒音

仕様表
横形
機種

FF-

----- 20IINS  30IINS 45IINS ----- ----- ----- -----
接合能力 軟鋼丸棒

(mm)

----- ø6-ø20 ø10-ø30 ø15-ø45 ----- ----- ----- -----
回転側
材料把持装置
3爪チャック
直径x長さ

(inch)
(mm)

----- 6"
ø20x250
8"
ø35x350
10"
ø50x500
----- ----- ----- -----
固定側
材料把持装置
2方締バイス
直径x長さ

(mm)

----- ø30x500 ø60x750 ø80x750 ----- ----- ----- -----
スピンドル 最高回転数

(rpm)

----- 3000 2000 2000 ----- ----- ----- -----

角度制御時

最高回転数

(rpm)

----- 2000 2000 1500 ----- ----- ----- -----

角度制御

停止精度

(mm)

----- ±0.2° ----- ----- ----- -----
駆動方式

----- サーボモーター (可変式) ----- ----- ----- -----
最大推力

(KN)
(TON)

----- 53.9
5.5
137.2
14
215.6
22
----- ----- ----- -----
テーブルスライド 駆動方式

----- サーボモーター + ボールねじ ----- ----- ----- -----
ストローク

(mm)

----- 250 300 300 ----- ----- ----- -----
位置検出

----- サーボモーターの位置エンコーダ ----- ----- ----- -----
油冷却方式 標準

----- オイルコン(インバータ制御) ----- ----- ----- -----
重量

(TON)

----- 2 4 7 ----- ----- ----- -----
このページの先頭へ
本サイト掲載の仕様は品質向上のため予告無く変更する場合があります。
