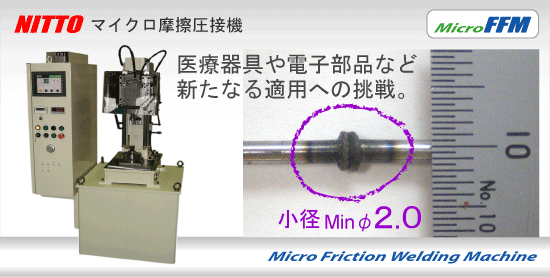

マイクロ摩擦圧接機FFM-series。医療器具や電子部品など新たなる適用への挑戦。

| マイクロ摩擦圧接機 マイクロFFM (小径専用)

高回転モーターを採用し、細小径の摩擦圧接が可能です。
通信IT機器部品やセンサーなどの電子部品、医療器具、眼鏡フレームなどで特に異種金属の接合を必要とする用途で適用が期待されます。
マイクロ摩擦圧接のビデオへのリンク

ビデオ

受託加工業者のご紹介
小ロット生産や試作テストなど摩擦圧接の受託加工のご相談は、こちらの業者へご相談下さい。
仕様表
立形 [ヘッドスライド]
機種

FFM-

001V 002V
接合能力 軟鋼丸棒

(mm)

ø1.0-ø5.0 ø2.0-ø6.0
回転側
材料把持装置
コレットチャック
直径x長さ

(mm)

ø1.0-5.0 x50 ø1.0-8.0 x100
固定側
材料把持装置
コレットチャック
直径x長さ

(mm)

ø1.0-5.0 x50 ø1.0-8.0 x100
スピンドル 最高回転数

(rpm)

30000 20000
駆動方式

高速回転モーター (可変式)
最大推力

(KN)

1.0 3.2
ヘッドスライド 駆動方式

サーボモーター+ボールネジ
ストローク

(mm)

220 250
位置検出

サーボモーターの位置エンコーダ
主軸潤滑
冷却方式
標準

主軸潤滑冷却
重量

(TON)

0.5 0.5
