摩擦圧接機のバリ切削装置(2軸NC)

| バリ切削装置 (2軸NC)

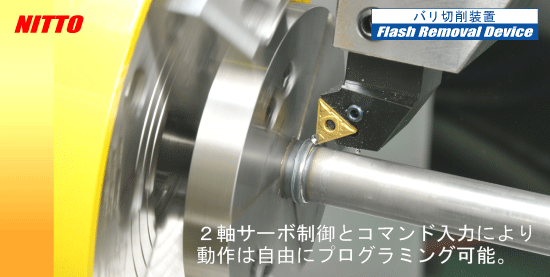

摩擦圧接時に発生する外バリを切削除去するサーボ式バリ切削装置です。圧接直後のワークを回転させ、外バリ部に切削バイトを落として『りんごの皮むき』の要領で切削除去します。縦(X)軸と横(Y)軸がサーボ制御にてクロススライドしますので、R形状の加工やインチング切削などが設定でき、あらゆるワークのバリ形状に対応します。

摩擦圧接機のバリ切削装置1
摩擦圧接機のバリ切削装置2
コマンド
摩擦圧接機のバリ切削コマンド
設定画面
摩擦圧接機のバリ切削装置の設定画面
動作ステップは最大20ステップまで設定できます。
ビデオ

摩擦圧接機のバリ切削ビデオへのリンク

摩擦圧接機のバリ切削のR形状に切削する様子へのリンク

リングを残さず
切削する様子

R形状に
切削する様子




摩擦圧接機のバリ切削動作例

動作はコマンドにより自由にプログラミングできます。R形状切削やバリ・リング化防止動作が設定可能。インチングによる断続切削もできます。
